A HONTEC az egyik vezető többrétegű NYÁK-gyártás, amely 28 országban a magas keverékű, alacsony mennyiségű és gyors fordulattal rendelkező PCB prototípusra szakosodott high-tech iparágakban.
Többrétegű nyomtatott áramköre UL, SGS és ISO9001 tanúsítvánnyal rendelkezik, az ISO14001 és a TS16949 szabványokat is alkalmazzuk.
TalálhatóShenzhenA HONTEC együttműködik a UPS, a DHL és a világszínvonalú szállítmányozókkal a hatékony szállítási szolgáltatások biztosítása érdekében. Üdvözöljük, hogy tőlünk vásároljon többrétegű PCB-t. Az ügyfelek minden kérésére 24 órán belül megválaszolják.

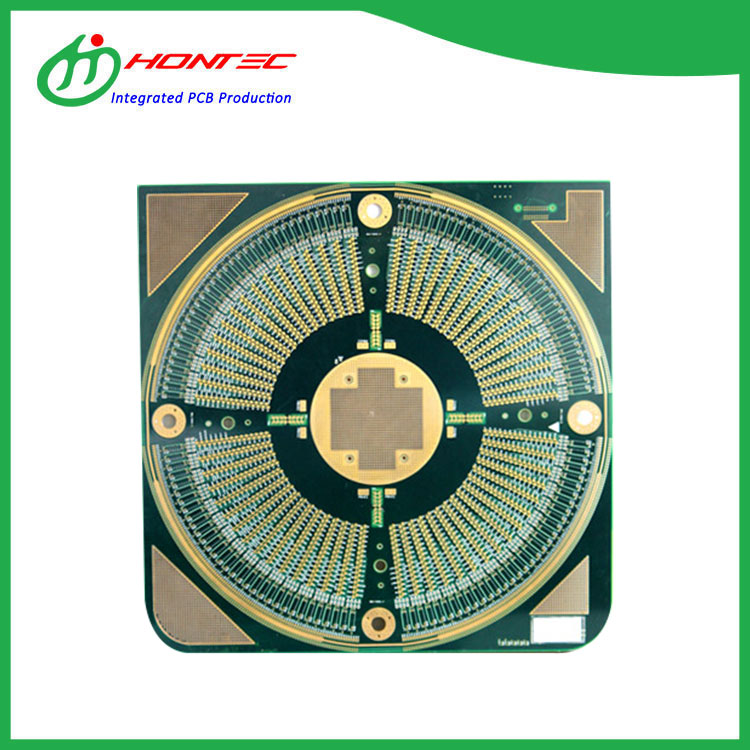

Többrétegű precíziós NYÁK - A többrétegű tábla gyártási módszerét általában először a belső réteg mintájával készítik el, majd az egy- vagy kétoldalas hordozót nyomtatással és maratással készítik el, amelyet a megadott közbenső réteg tartalmaz, majd felmelegítik, nyomás alatt és kötve. Ami a későbbi fúrásokat illeti, megegyezik a kétoldalas deszkák átmenő furatokkal történő bevonásával.
Többrétegű NYÁK áramköri lap - A többrétegű lemez gyártási módszerét először a belső réteg mintázata készíti el, majd az egy- vagy kétoldalas hordozót nyomtatással és maratással készítik el, amelyet a kijelölt közbenső réteg tartalmaz, majd felmelegítik , nyomás alatt és kötve. Ami a későbbi fúrást illeti, megegyezik a kétoldalas lemez átmenő furatú módszerével. 1961-ben találták ki.
Az érintés korszakában a kondenzátoros képernyő NYÁK-t alkalmazták különböző ipari berendezésekre, például ipari automatizálásra, benzinkút-terminálokra, repülőgép-kijelzőkre, autóipari GPS-re, orvosi berendezésekre, banki POS és ATM gépekre, ipari mérőműszerekre és nagy sebességű sínekre. Várjon, új ipari forradalom zajlik. Az alábbiakban körülbelül 4 rétegű kondenzátor képernyős NYÁK-t remélek, remélem, hogy jobban megismerhetem a 4 rétegű kondenzátor képernyő NYÁK-ját.
Nagy sebességnél az impedanciaszabályozó PCB nyomokat átviteli vezetékként használják, és az elektromos energia vissza-vissza is visszatükröződik, hasonlóan a helyzethez, amikor a tóvíz hullámai akadályokkal találkoznak. Az ellenőrzött impedancianyomokat úgy tervezték, hogy csökkentsék az elektronikus visszaverődést, és biztosítsák a helyes átalakítást a NYÁK nyomok és a belső kapcsolatok között.
A via-in-PAD fontos része a többrétegű PCB-nek. Ez nem csak a NYÁK fő funkcióinak teljesítését viseli, hanem helymegtakarítást is igénybe vesz a via-in-PAD segítségével. Az alábbiakban a PAD NYÁK-ra vonatkozó VIA-ról szól, remélem, hogy segít megérteni a PIA NYÁK-ban levő VIA-t.
Eltemetett vias: Az eltemetett viasok csak a belső rétegek közötti nyomokat kötik össze, így azok nem láthatók a PCB felületétől. Mint például a 8 rétegű táblák, a 2-7 rétegű lyukak el vannak temetve. Az alábbiakban a mechanikus vakon eltemetett lyuk PCB-vel kapcsolatos kérdésekről remélem, hogy segít megérteni a mechanikus vakon eltemetett lyuk PCB-t.
