A modern elektronika táján az áramkör sűrűsége és a jel integritása határozza meg a határt a funkcionális eszköz és a piacvezető innováció között. Ahogy az elektronikus rendszerek egyre kompaktabbá válnak, miközben nagyobb teljesítményt igényelnek, aTöbbrétegű táblaaz alaptechnológia lett, amely lehetővé teszi ezt az evolúciót.HONTECezen a tartomány élvonalában áll, és magas keverésű, alacsony hangerősségű és gyors fordulatú prototípust kínálTöbbrétegű táblamegoldásokat a csúcstechnológiás iparágak számára 28 országban.
A komplexitás aTöbbrétegű táblamessze túlmutat az egyszerűbb rétegek hozzáadásával. Minden további réteg bevezeti az impedanciaszabályozás, a hőkezelés és a rétegközi regisztráció szempontjait, amelyek precíziós gyártási képességeket igényelnek.HONTECstratégiai helyen működik Shenzhenben, Guangdongban, ahol a fejlett gyártási létesítmények szigorú minőségi előírásoknak felelnek meg. MindenTöbbrétegű táblagyártott UL, SGS és ISO9001 tanúsítvánnyal rendelkezik, az ISO14001 és TS16949 szabványok folyamatos bevezetésével, amelyek tükrözik a környezetvédelmi felelősségvállalás és az autóipari minőségi rendszerek iránti elkötelezettséget.
A telekommunikációhoz, orvosi eszközökhöz, repülőgép-rendszerekhez vagy ipari vezérlésekhez tervező mérnökök számára a választás aTöbbrétegű táblaA gyártó közvetlenül befolyásolja a piacra jutás idejét és a termék megbízhatóságát.HONTECötvözi a műszaki szakértelmet az érzékeny kiszolgálással, partnerségben a UPS-lel, a DHL-lel és a világszínvonalú szállítmányozókkal, hogy a prototípus- és gyártási megrendelések késedelem nélkül eljussanak a célállomásokra világszerte. Minden megkeresésre 24 órán belül választ kapunk, ami az ügyfél-első megközelítést tükrözi, amely tartós partnerkapcsolatokat épített ki szerte a világon.
A megfelelő rétegszám meghatározása aTöbbrétegű táblamegköveteli az elektromos teljesítmény, a fizikai helyszűke és a gyártás bonyolultságának kiegyensúlyozását. Az elsődleges szempontok a jelútválasztási követelményekkel kezdődnek. A nagy sebességű digitális tervek gyakran külön rétegeket igényelnek a teljesítménysíkokhoz és a földi síkokhoz a jel integritásának megőrzése és az elektromágneses interferencia csökkentése érdekében. Amikor a komponenssűrűség növekszik, további jelrétegek válnak szükségessé az útválasztáshoz a térközszabályok megsértése nélkül. A hőkezelés a rétegszámot is befolyásolja, mivel további rézsíkok szolgálhatnak hőelosztóként az energiaigényes alkatrészekhez.HONTECÁltalában azt javasolja az ügyfeleknek, hogy értékeljék a szabályozott impedanciát igénylő kritikus hálózatok számát, a tábla ingatlanok elérhetőségét és a kívánt oldalarányt az átmenő struktúrákhoz. Egy jól megtervezettTöbbrétegű táblamegfelelő rétegszámmal csökkenti a költséges újratervezések szükségességét a prototípus validálása során, és biztosítja, hogy a végtermék megfeleljen mind az elektromos, mind a mechanikai követelményeknek.
A rétegek közötti regisztráció az egyik legkritikusabb minőségi paraméterTöbbrétegű táblagyártás.HONTECfejlett optikai igazítási rendszereket és többlépcsős regisztrációs vezérlőket alkalmaz a gyártási folyamat során. A folyamat a regisztrációs lyukak precíziós fúrásával kezdődik minden egyes rétegben lézervezérelt rendszerekkel, amelyek mikronon belüli helyzeti pontosságot érnek el. A laminálási fázis során speciális tűs lamináló rendszerek biztosítják, hogy minden réteg tökéletesen illeszkedjen magas hőmérsékleten és nyomáson. A laminálás után a röntgen-ellenőrző rendszerek ellenőrzik a regisztráció pontosságát, mielőtt folytatnák a további folyamatokat. MertTöbbrétegű táblaA tizenkét réteget meghaladó vagy a szekvenciális laminálási technikákat alkalmazó terveknél a HONTEC több lépcsőben automatizált optikai ellenőrzést alkalmaz, hogy észlelje az esetleges eltéréseket, mielőtt az veszélyeztetné a végterméket. A regisztrációnak ez a szigorú megközelítése biztosítja, hogy az eltemetett átmenők, a vak átmenők és a rétegközi kapcsolatok fenntartsák az elektromos folytonosságot a teljes veremben, megelőzve a megszakadt áramköröket vagy a rétegeltolásból származó időszakos meghibásodásokat.
Megbízhatósági vizsgálat aTöbbrétegű táblamagában foglalja az elektromos ellenőrzést és a fizikai stressz értékelését is.HONTECátfogó tesztelési protokollt valósít meg, amely az elektromos teszteléssel kezdődik repülő szondán vagy fixture-alapú rendszerekkel, hogy ellenőrizze minden háló folytonosságát és szigetelését. MertTöbbrétegű táblaA nagy sűrűségű összekapcsolási jellemzőkkel rendelkező kiviteleknél az impedanciatesztet idő-domain reflektometriával végezzük annak biztosítására, hogy a karakterisztikus impedancia megfeleljen a megadott tűréseknek. A termikus igénybevételteszt során a táblákat szélsőséges hőmérséklet-ingadozások többszörös ciklusának vetik alá, hogy azonosítsák a rejtett hibákat, például a hordórepedéseket vagy a leválást. A további tesztek közé tartozik az ionos szennyeződés analízis a tisztaság ellenőrzésére, a forrasztási úszóteszt a felületkezelés integritására, valamint a mikrometszeti elemzés, amely lehetővé teszi a szerkezetek és a rétegkötések belső vizsgálatát. A HONTEC minden többrétegű táblához részletes nyomon követési nyilvántartást vezet, lehetővé téve az ügyfelek számára, hogy hozzáférjenek a minőségi dokumentációhoz és a teszteredményekhez. A tesztelésnek ez a többrétegű megközelítése biztosítja, hogy a táblák megbízhatóan működjenek a tervezett alkalmazási környezetben, legyen az autóipari hőciklus, ipari vibráció vagy hosszú távú működési igény.
A szabványos beszállító és a megbízható gyártó partner közötti különbség nyilvánvalóvá válik, amikor tervezési kihívások merülnek fel.HONTECmérnöki támogatást nyújt, amely a gyárthatósági felülvizsgálatok tervezésétől az anyagválasztási útmutatóig terjedTöbbrétegű táblaprojektek. Az ügyfelek hasznot húznak a műszaki szakértelemhez való hozzáférésből, amely segít optimalizálni a rétegfelhalmozást, csökkenteni a gyártási költségeket, és előre jelezni a lehetséges gyártási korlátokat, mielőtt azok befolyásolnák az ütemezést.
ATöbbrétegű táblagyártási képességek atHONTECa 4 rétegű prototípusoktól az összetett 20 rétegű struktúrákig terjed, amelyek vak átmenőnyílásokat, eltemetett átmeneteket és szabályozott impedanciaprofilokat tartalmaznak. Az anyagválasztási lehetőségek közé tartozik a standard FR-4 a költségérzékeny alkalmazásokhoz, a nagy teljesítményű anyagok, mint a Megtron és az Isola a nagyfrekvenciás követelményekhez, valamint a speciális laminátumok az RF és mikrohullámú alkalmazásokhoz.
A világos kommunikáció és a globális elérésre kiépített logisztikai hálózat mellett elkötelezett, érzékeny csapattalHONTECszállítTöbbrétegű táblamegoldások, amelyek összehangolják a műszaki kiválóságot a működési hatékonysággal. Tervezőmérnököknek és beszerzési szakembereknek, akik megbízható partnert keresnek összetett NYÁK-követelményekhez,HONTECbevált választást képvisel, amelyet tanúsítványok, tapasztalatok és az ügyfél-első filozófia támogat.
ST115G NYÁK - az integrált technológia és a mikroelektronikus csomagolási technológia fejlődésével az elektronikus alkatrészek teljes teljesítménysűrűsége növekszik, míg az elektronikus alkatrészek és az elektronikus berendezések fizikai mérete fokozatosan kicsi és miniatürizált, ami a hő gyors felhalmozódását eredményezi , ami az integrált eszközök körüli hőáram növekedését eredményezi. Ezért a magas hőmérsékletű környezet hatással lesz az elektronikus alkatrészekre és eszközökre. Ehhez hatékonyabb hőszabályozási rendszerre van szükség. Ezért az elektronikai alkatrészek hőelvezetése a jelenlegi elektronikai alkatrészek és elektronikai berendezések gyártásának fő témájává vált.

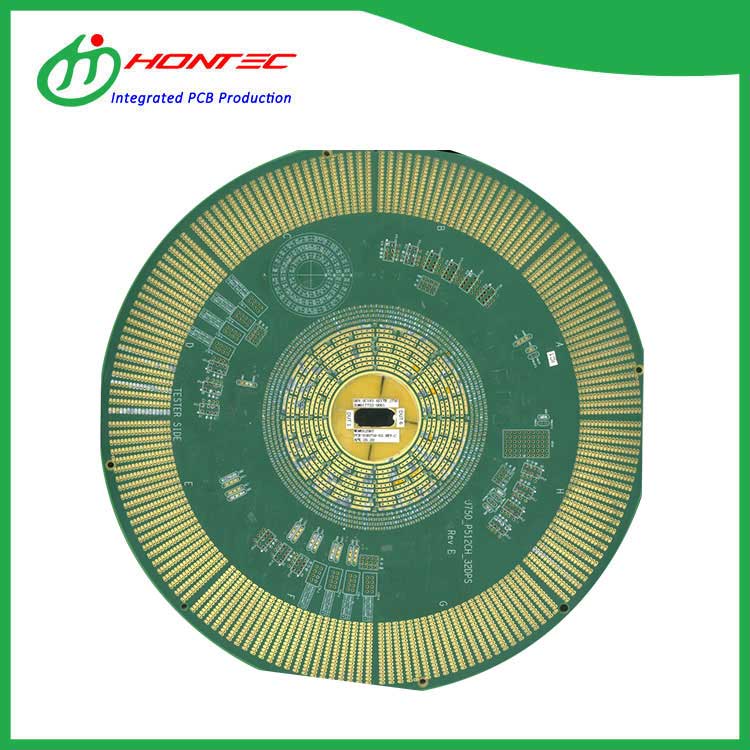

A halogénmentes PCB - a halogén (halogén) egy VII. Csoportba tartozó nem arany Duzhi elem Bai-ban, amely öt elemet tartalmaz: fluor, klór, bróm, jód és asztatin. Az asztatin egy radioaktív elem, és a halogént általában fluornak, klórnak, brómnak és jódnak nevezik. A halogénmentes PCB környezetvédelem A PCB nem tartalmazza a fenti elemeket.
A Tg250 PCB poliimid anyagból készül. Hosszú ideig bírja a magas hőmérsékletet, és 230 fokon nem deformálódik. Alkalmas magas hőmérsékletű berendezésekhez, és ára valamivel magasabb, mint a közönséges FR4
Az S1000-2M NYÁK S1000-2M anyagból készül, amelynek TG értéke 180. Jó választás a többrétegű NYÁK számára, nagy megbízhatósággal, magas költséghatékonysággal, nagy teljesítményű, stabilitás és praktikussággal
Nagy sebességű alkalmazásoknál a lemez teljesítménye fontos szerepet játszik. Az IT180A NYÁK a magas Tg-alapú lemezhez tartozik, amelyet szintén gyakran használnak magas Tg-alapú lemezekre. Magas költséghatékonysággal, stabil teljesítménnyel rendelkezik, és 10G-en belüli jelekhez használható.
Az ENEPIG PCB az aranyozás, a palládiumozás és a nikkelezés rövidítése. Az ENEPIG NYÁK bevonat az elektronikai áramkörök és a félvezetőipar legújabb technológiája. A 10 nm vastagságú arany bevonat és az 50 nm vastagságú palládium bevonat jó vezetőképességet, korrózióállóságot és súrlódási ellenállást érhet el.
