Különböző alkalmazási forgatókönyvekben,nagysebességű táblaA formatervezésnek szorosan illeszkednie kell az alapvető funkcióinak és a fizikai korlátozásoknak, megmutatva a nyilvánvaló differenciált hangsúlyt. A rendszer idegközpontjaként a hátlap nagy felelősséget vállal sok lánykártya összekapcsolása és a nagysebességű adatcsere megvalósítása miatt. Az ilyen típusú nagysebességű táblák kialakításának alapvető kihívása az ultra-magas sűrűségű összekapcsolás által okozott jel integritási problémáinak leküzdése. Különös hangsúlyt fektet a szigorú impedancia-vezérlésre, hogy megfeleljen a nagysebességű jelcsatornáknak, és szinte szigorú követelményekkel rendelkezik a csatlakozók kiválasztására, elrendezésére és hátfúrási folyamatára. A reflexiót és az áthallást minimalizálni kell az adatok megbízhatóságának és az óra szinkronizálásának biztosítása érdekében a távolsági átvitel mellett. Ugyanakkor a hátlap hatalmas fizikai mérete és összetett egymásra rakási struktúrája egyedi követelményeket támaszt a hőeloszlás és a mechanikai szilárdság szempontjából.
A vonalkártyák (vagy névjegykártyák) esetében a nagysebességű táblák közvetlenül felelősek a jelek átviteléért, feldolgozásáért és továbbításáért. Az ilyen típusú kialakítás a jelek átviteli útjának optimalizálására összpontosít az interfészektől a chipekig. A nagysebességű tábláknak gondosan ki kell állítaniuk a nagysebességű differenciálpárt, pontosan szabályozniuk az azonos hosszúságukat, az egyenlő távolságot és a távolságot, hogy minimalizálják a szimbol interferenciát és a jel torzulását, és biztosítsák az adatok hűségét magas frekvenciákon (például 25G+). A teljesítmény integritása és az alacsony zajú tápegység egy másik kulcs, és rendkívül "tiszta" energiaforrást kell biztosítani a nagysebességű chipekhez az optimalizált rakás, a nagyszámú elválasztó kondenzátor és a lehetséges megosztott energiarétegek révén. Ezenkívül a hőeloszlás sűrűsége általában magasabb, és hőcsökkentőre vagy akár vezeték kialakítására van szükség.

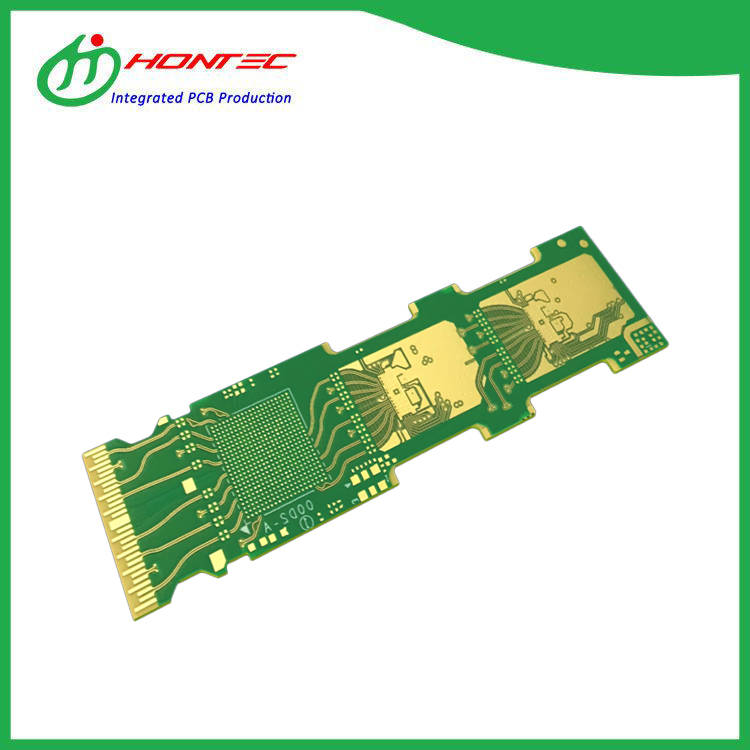

Ami az optikai modulokat illeti, anagy sebességű táblákBelük valósuljon meg az elektro-optikai/fotoelektromos átalakítást egy rendkívül kompakt térben. A formatervezés elsődleges fókuszában a szélsőséges miniatürizáció és a magas frekvenciájú teljesítmény közötti végső egyensúlyt nagymértékben tömörítik. A nagysebességű táblák területe nagyon drága, a vezetékes rétegek száma korlátozott, és az RF tervezési koncepció széles körben kölcsönzött. Finoman szimulálni és optimalizálni kell a mikroszalag/szalagvonal struktúráját, különös figyelmet kell fordítani a magas frekvenciájú bőrhatásra és a dielektromos veszteségre, és ügyesen használja a vegyes szubsztrát anyagokat (például az FR4-rel kombinálva a Rogers-rel), hogy megfeleljen a szigorú beillesztési veszteség és a visszatérési veszteség mutatóknak. Tervezésének meg kell oldani az elektromágneses kompatibilitási problémát is a nagysebességű chips, a meghajtó áramkörök és a lézerek/detektorok között rendkívül rövid összekapcsolási távolságokon. Összefoglalva: a nagysebességű táblák tervezésekor a hátlap a nagy méretű, nagy sűrűségű összekapcsolások stabilitására összpontosít, a vonalkártya hangsúlyozza az integrált út jelminőségét és energiaellátási garanciáját, és az optikai modul a nagyfrekvenciás teljesítményt és a hőeloszlás koordinációját folytatja a miniatúrázás határán.
