Hogyan javítja a nehéz réz NYÁK az elektronikus teljesítményt?

2026-04-02 - Hagyj üzenetet

Összegzés: Nehéz réz PCB-knélkülözhetetlenek a nagy teljesítményű, nagy megbízhatóságú alkalmazásokhoz. Ez a cikk feltárja előnyeiket, tervezési szempontjaikat, gyártási folyamataikat és gyakorlati alkalmazásaikat, amelyek segítségével a mérnökök és a vállalkozások optimalizálhatják az elektronikus teljesítményt, miközben csökkentik a hibákat.

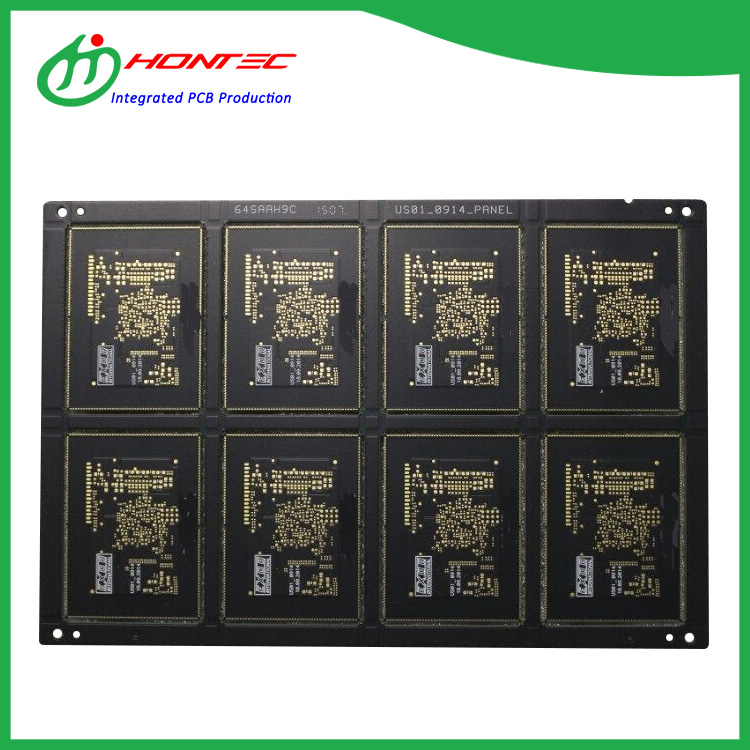

Industrial Heavy Copper PCB

Tartalomjegyzék


Mi az a Heavy Copper PCB?

A nehéz réz nyomtatott áramköri lapok olyan nyomtatott áramköri lapok, amelyek vastagsága meghaladja a szabványos szintet, jellemzően 3oz/ft² (105 μm) vagy több. Nagyobb áramokat kezelnek, hatékonyan vezetik el a hőt, és nélkülözhetetlenek az ipari teljesítményelektronikához, az autóelektronikához és a nagyáramú áramkörökhöz.

A szabványos PCB-kkel összehasonlítva a nehéz réz PCB-k:

  • Megnövelt áramfelvételi kapacitás
  • Továbbfejlesztett hőkezelés
  • Megnövelt mechanikai szilárdság
  • Hosszabb élettartam nehéz körülmények között

A Heavy Copper PCB előnyei

Funkció Haszon
Nagy áramerősség Támogatja a nagyobb áramerősséget túlzott melegítés nélkül.
Kiváló hőelvezetés Csökkenti az alkatrészek hőterhelés miatti meghibásodásának kockázatát.
Mechanikai szilárdság Ellenáll a vetemedésnek és deformációnak működés közben.
Tartósság Meghosszabbítja a PCB élettartamát zord ipari környezetben.

Ezek az előnyök nélkülözhetetlenné teszik a nehéz réz PCB-ket azokban az ágazatokban, ahol a megbízhatóság és a teljesítmény nem alku tárgya.


Nehéz réz PCB-k tervezési szempontjai

A nehéz réz PCB-k tervezése gondos figyelmet igényel a teljesítményt és a gyárthatóságot befolyásoló tényezőkre:

  • Nyom szélessége és vastagsága:Győződjön meg arról, hogy a nyomok túlmelegedés nélkül kezelik a szükséges áramot.
  • Hőkezelés:Használjon hőátvezetőket, síkokat és hűtőbordákat a hő hatékony elvezetéséhez.
  • Anyagválasztás:Válasszon olyan aljzatokat, mint az FR-4, poliimid vagy fémmagos táblák a termikus és mechanikai igények alapján.
  • Bevonatolási technikák:Az elektromosan felvitt réz egyenletes vastagságot és megbízhatóságot biztosít.
  • Panelezés:Optimalizálja a gyártási hozamot és csökkenti a hulladékot.

Nehéz réz PCB gyártási folyamat

A nehéz réz PCB-k gyártása több kritikus lépésből áll:

  1. Alapanyag előkészítés:Kiváló minőségű hordozó és előragasztott rézfóliák kiválasztása.
  2. Laminálás:Rézrétegek és prepreg préselése magas hő és nyomás alatt.
  3. Mintás:Fotolitográfia használata áramköri útvonalak meghatározásához.
  4. Rézkarc:A felesleges réz eltávolítása a kívánt nyomok hagyásához.
  5. Galvanizálás:További réz felépítése a nagyáramú nyomok számára.
  6. Felületkezelés:HASL, ENIG vagy egyéb bevonatok alkalmazása a forraszthatóság érdekében.
  7. Tesztelés:Elektromos, termikus és mechanikai tesztelés a teljesítmény szabványainak biztosítása érdekében.

Nehéz réz PCB-k alkalmazásai

A nehéz réz PCB-ket széles körben használják olyan iparágakban, ahol a tartósság és a nagy teljesítményű kezelés kritikus fontosságú:

  • Ipari tápegységek és inverterek
  • Elektromos járművek és töltőállomások
  • Távközlési és 5G infrastruktúra
  • Orvosi képalkotó és nagy teljesítményű diagnosztikai berendezések
  • Erősáramú LED világítási rendszerek

Karbantartási tippek nehéz réz nyomtatott áramköri lapokhoz

A megfelelő gondozás biztosítja a hosszú élettartamot és a megbízható működést:

  • Rendszeres szemrevételezéses ellenőrzés korrózió, rétegvesztés vagy túlmelegedés szempontjából.
  • Ellenőrizze a forrasztási csatlakozásokat, hogy nincsenek-e repedések, és szükség esetén erősítse meg.
  • Tisztítsa meg nem súroló hatású, antisztatikus oldatokkal.
  • Működés közben gondoskodjon a megfelelő hőkezelésről.
  • Kövesse a gyártó irányelveit az elektromos terhelési határértékekre vonatkozóan.

Gyakran Ismételt Kérdések

1. kérdés: A nehéz réz PCB-k képesek kezelni a rendkívül nagy áramerősséget?
Igen, megfelelő nyomvonaltervezéssel és rézvastagsággal az alkalmazástól függően 100 A feletti áramot is elbírnak.
Q2: Milyen vastag lehet a rézréteg?
A tipikus nehéz réz PCB-k rétegenként 3 uncia (105 μm) és 10 uncia (350 μm) között mozognak.
3. kérdés: A nehéz réz PCB-k drágábbak?
A kiegészítő anyagok és a gyártás bonyolultsága miatt általában drágábbak, mint a szabványos PCB-k, de teljesítményük és hosszú élettartamuk indokolja a befektetést.
4. kérdés: Mely iparágak profitálnak leginkább a nehéz réz PCB-kből?
Az olyan iparágak, mint az autóipar, az ipari energiaipar, a repülőgépipar, az orvostechnikai eszközök és a telekommunikáció, jelentősen profitálnak nagy áram- és hőteljesítményükből.

Forduljon a HONTEC-hez

HONTECkiváló minőségű nehéz réz PCB-kre specializálódott, amelyek megfelelnek a szigorú ipari és kereskedelmi szabványoknak. Szakértelmünk megbízható, nagy teljesítményű áramköri lapokat biztosít a legkritikusabb alkalmazásokhoz. További részletekért és testreszabott megoldásokért,lépjen kapcsolatba velünkma.
